HGC/HGS 2 Row Receptacle, Straight

Sorry, this feature is not supported in your browser. Please try Microsoft Edge, Chrome, Safari, or Firefox

コネクタのプレビュー

クリックアンドドラッグして回転、スクロール、ピンチイン、ズームアウトします。

サポートされない構成

この構成のビジュアルは存在しません。別の構成を選択してください。

データ シート

データ シート - HGC/HGS 2 Row Receptacle, Straight

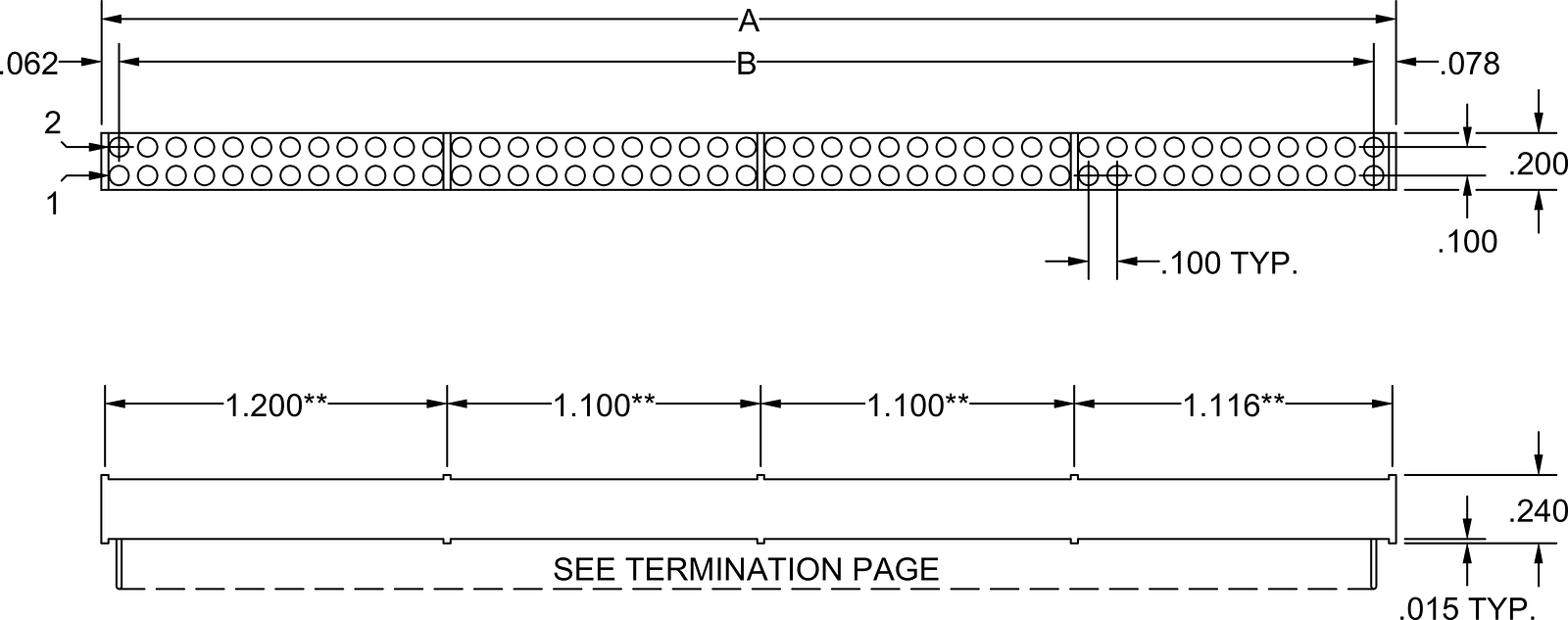

寸法

2行コネクタ
No. Contacts A B
22 1.140 1.000
24 1.220 1.100
26 1.320 1.200
28 1.420 1.300
30 1.520 1.400
32 1.620 1.500
34 1.720 1.600
36 1.820 1.700
38 1.920 1.800
40 2.020 1.900
42 2.120 2.000
44 2.220 2.100
46 2.320 2.200
48 2.420 2.300
50 2.520 2.400
52 2.620 2.500
54 2.720 2.600
56 2.820 2.700
58 2.920 2.800
60 3.020 2.900
62 3.120 3.000
64 3.220 3.100
66 3.320 3.200
68 3.420 3.300
70 3.520 3.400
72 3.620 3.500
74 3.720 3.600
76 3.820 3.700
78 3.920 3.800
80 4.020 3.900
82 4.120 4.000
84 4.220 4.100
86 4.320 4.200
88 4.420 4.300
90 4.540 4.400
