MILスペック番号またはIEH部品番号を入力してください。MILスペック番号は“M55302/”で始まり、その後に残りの部品番号が続きます。IEH部品番号は、最初の 8 文字を入力してください。

HMK 5 Row Interrupted, Pin, Compliant

Sorry, this feature is not supported in your browser. Please try Microsoft Edge, Chrome, Safari, or Firefox

コネクタのプレビュー

クリックアンドドラッグして回転、スクロール、ピンチイン、ズームアウトします。

サポートされない構成

この構成のビジュアルは存在しません。別の構成を選択してください。

データ シート

データ シート - HMK 5 Row Interrupted, Pin, Compliant

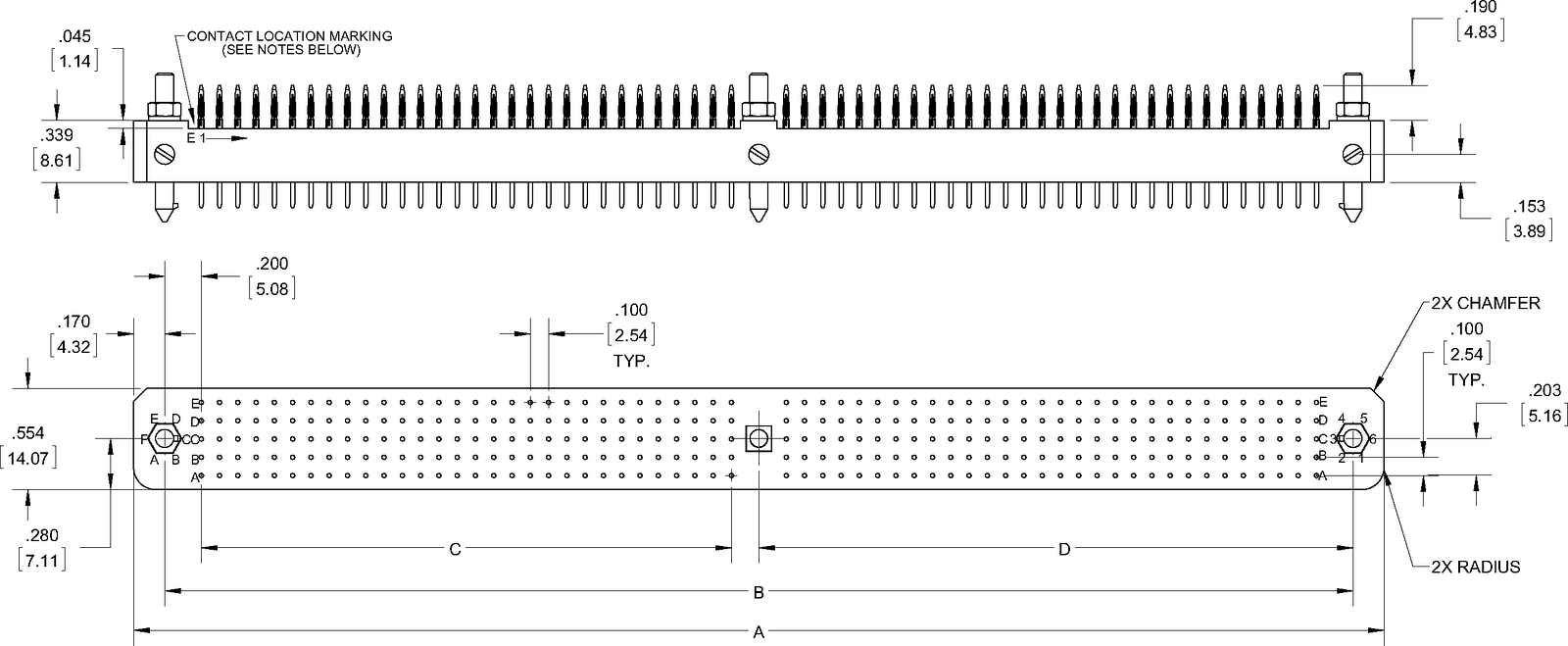

寸法

5 Row Connectors
No. Contacts A B C D
3006.840 [173.74]6.500 [165.1]2.900 [73.66]3.250 [82.55]
3207.240 [183.90]6.900 [175.26]3.100 [78.74]3.450 [87.63]
3307.440 [188.98]7.100 [180.34]3.200 [81.28]3.550 [90.17]
3908.640 [219.46]8.300 [210.82]3.800 [96.52]4.150 [105.41]
49010.640 [270.26]10.300 [261.62]4.800 [121.92]5.150 130.81]

お問い合わせ

718.492.4448 までお電話いただくか、[email protected] まで電子メールにてご連絡ください
