HMK 5 Row Uninterrupted, Socket, Right Angle

Steckverbinder-Vorschau

Klicken und ziehen Sie, um das Modul zu drehen. Mit Scrollen und dem Zusammenziehen von zwei Fingern (Pinch-Geste) können Sie Ein- und Auszoomen.

Konfiguration wird nicht unterstützt

Für diese Konfiguration ist keine Visualisierung vorhanden. Wählen Sie bitte eine andere Konfiguration aus.

Datenblatt

Datenblatt - HMK 5 Row Uninterrupted, Socket, Right Angle

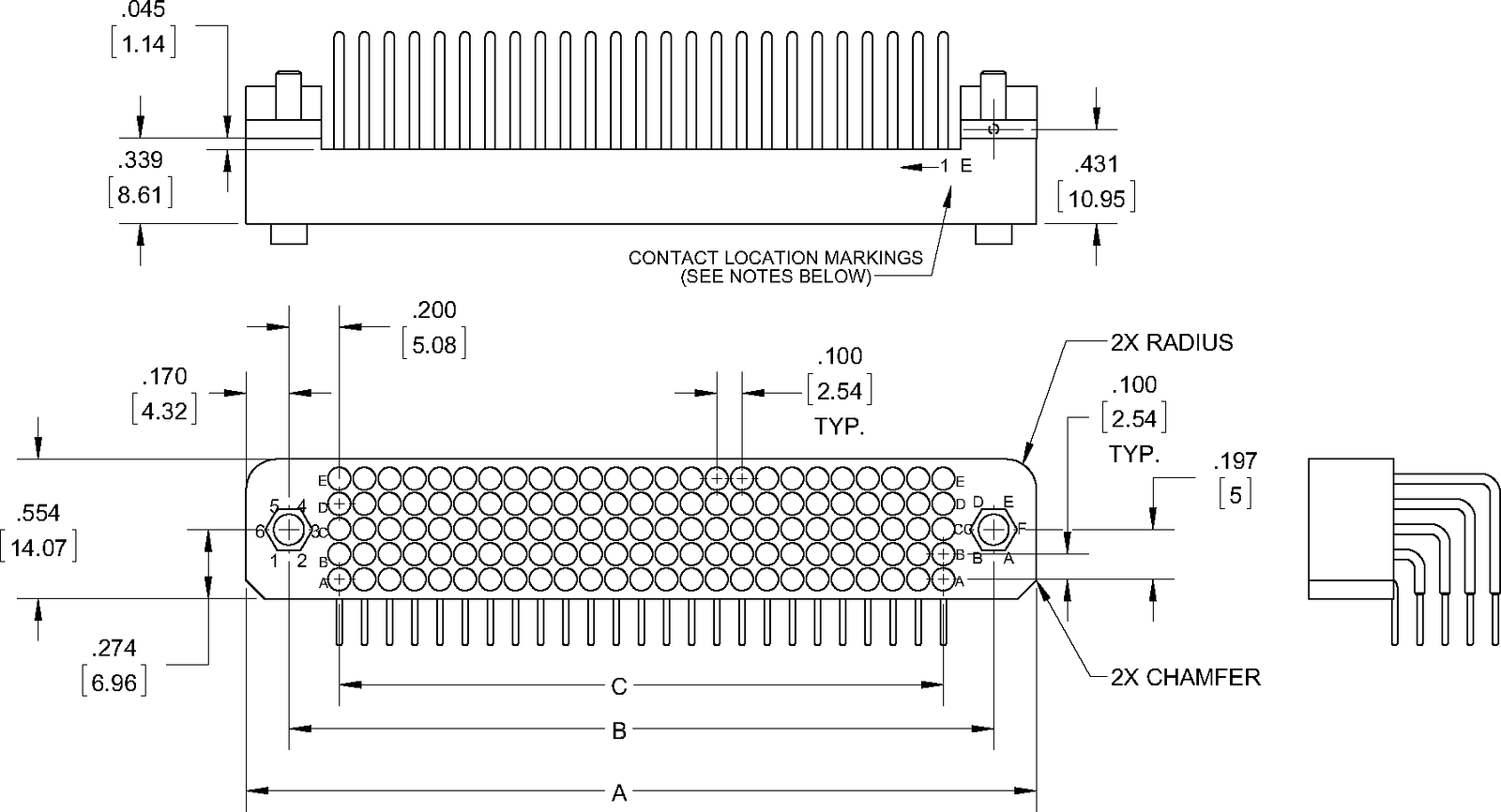

Abmessungen

Steckverbinder (5 Reihen)
No.ofContacts A B C
125 3.140 [79.76] 2.800 [71.12] 2.400 [60.96]
140 3.440 [87.38] 3.100 [78.74] 2.700 [68.58]
160 3.840 [97.54] 3.500 [88.90] 3.100 [78.74]
200 4.640 [117.86] 4.300 [109.22] 3.900 [99.06]
230 5.240 [133.10] 4.900 [124.46] 4.500 [114.30]
240 5.440 [138.18] 5.100 [129.54] 4.700 [119.38]

Anhänge

  • Hardware Styles
  • PWB Pattern
  • Termination Styles
  • High-Speed Data Performance

    HMK

    DATA RATE: Up to 6 Gbps


    DIFFERENTIAL INSERTION LOSS: ‐0.2 dB up to 5 Ghz (10 Gbps)


    DIFFERENTIAL RETURN LOSS: ‐20 dB up to 5 Ghz (10 Gbps)


    FAR END CROSSTALK: Roughly ‐64 dB up to 5 Ghz


    NEAR END CROSSTALK: Roughly ‐64 dB up to 5 Ghz


    SI DATA: 50 OHM SINGLE‐ENDED; 100 OHM DIFFERENTIAL
